Inverseur automatique de gaz

Message non lu par maTTaw » dim. 18 févr. 2018 15:26

Bonjour,

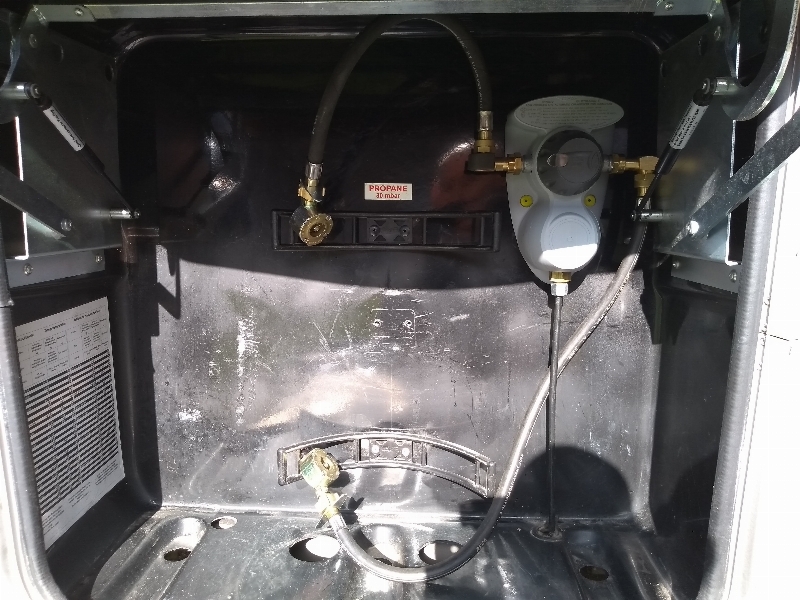

Pour copier un équipement de série bien pratique sur de nombreux camping car, j'ai installé un inverseur automatique de gaz dans notre cagouille :


Au dessus de la bouteille du bas, il faut prévoir une entretoise pour permettre d'installer un robinet sans qu'il soit écrasé par la bouteille du haut :


Voilà les 2 bouteilles sanglées et branchées, fini le changement de bouteille la nuit sous la pluie. Quand la 1ere est vide, la 2eme entre en service sans coupure et on a tout le temps de faire le changement plus tard :


La place est comptée et impose d'installer des raccords coudés avant les lyres mais une fois en place c'est bien pratique :)

Pour le matériel utilisé :
- Détendeur inverseur à gaz automatique 30mbar de marque Clesse
- 2 raccords coudés pour faciliter le passage des lyres
- Une 2ème lyre et robinet à visser sur la 2ème bouteille
Dernière modification par maTTaw le lun. 19 févr. 2018 20:55, modifié 1 fois.

Avatar de l’utilisateur
LANDERIBA
Messages : 10414
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Inverseur automatique de gaz

Message non lu par LANDERIBA » dim. 18 févr. 2018 15:51

:hello:

Juste une question, puisque j'ai la même installation, comment sais tu que la seconde bouteille est en service ???? Avant de te retrouver en panne avec 2 bouteilles vides !!!

JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
maTTaw
Messages : 274
Inscription : mar. 1 sept. 2015 21:51
Modèle de caravane : Touring Forever Young 310 (2009)
prénom : Mathieu
Localisation : Nantes
Contact :

Re: Inverseur automatique de gaz

Message non lu par maTTaw » dim. 18 févr. 2018 16:08

On choisit quelle bouteille on met en service et quelle bouteille on met en réserve en tournant la molette vers la bouteille "service". Si elle est sous pression (donc non vide). La petite fenêtre sur la molette est transparente. Dès que la bouteille est vide, la fenêtre devient rouge. Indiquant que le système est sur la bouteille de réserve.

À ce moment il est temps :
- de remplacer la bouteille vide
- on peut tourner la molette vers l'autre bouteille. C'est elle qui devient la bouteille de service et elle passera aussi au rouge une fois vide.

Une explication technique qui m'a permis de comprendre le système : http://pl65.pagesperso-orange.fr/dossie ... erseur.htm

Avatar de l’utilisateur
LANDERIBA
Messages : 10414
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Inverseur automatique de gaz

Message non lu par LANDERIBA » dim. 18 févr. 2018 16:18

:hello:

Si j'ai bien compris l'inversion n'est pas automatique mais nécessite une intervention manuelle lorsque l'on tombe en panne, suffit de tourner l'inverseur et de changer la bouteille vide.

JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
djef24
Messages : 6201
Inscription : mar. 16 févr. 2010 10:59
Modèle de caravane : Eriba troll de 1998
prénom : Jean-François
Localisation : Sud Périgord noir
Contact :

Re: Inverseur automatique de gaz

Message non lu par djef24 » dim. 18 févr. 2018 16:19

C'est le mème système pour les mobilhomes à quelque chose prèt.....Jean-Pierre , quand tu reviendras me voir dans les landes je te montrerais le principe......tu peux mème mettre un inverseur automatique comme j'ai........... ;-)
système d'exploitation : Ubuntu-mate ( linux )
A la r'voyure
djef

Avatar de l’utilisateur
deblec06
Messages : 184
Inscription : lun. 25 août 2008 23:26
Modèle de caravane : Triton GT 430 - Nissan X-Trail SE
prénom : Didier
Localisation : Arrière pays Niçois
Contact :

Re: Inverseur automatique de gaz

Message non lu par deblec06 » dim. 18 févr. 2018 16:28

:hello:

Tu as une petite fenêtre qui est blanche quand la bouteille désignée par la flèche sur l'inverseur est en service, qui passe au rouge lorsque l'inversion automatique s'est effectuée. Ca nécessite donc un contrôle visuel périodique, sinon tu te retrouves avec 2 bouteilles vides....

@+
On ne possède pas une Eriba, c'est elle qui nous possède !

Avatar de l’utilisateur
maTTaw
Messages : 274
Inscription : mar. 1 sept. 2015 21:51
Modèle de caravane : Touring Forever Young 310 (2009)
prénom : Mathieu
Localisation : Nantes
Contact :

Re: Inverseur automatique de gaz

Message non lu par maTTaw » dim. 18 févr. 2018 16:28

LANDERIBA a écrit ::hello:

Si j'ai bien compris l'inversion n'est pas automatique mais nécessite une intervention manuelle lorsque l'on tombe en panne, suffit de tourner l'inverseur et de changer la bouteille vide.

JP :happy1:

L'inversion est bien automatique, c'est le choix de la bouteille qui se vide en 1er et qui est sous surveillance via la pastille rouge qui est manuel.

Avatar de l’utilisateur
LANDERIBA
Messages : 10414
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Inverseur automatique de gaz

Message non lu par LANDERIBA » dim. 18 févr. 2018 18:07

deblec06 a écrit ::hello:

Tu as une petite fenêtre qui est blanche quand la bouteille désignée par la flèche sur l'inverseur est en service, qui passe au rouge lorsque l'inversion automatique s'est effectuée. Ca nécessite donc un contrôle visuel périodique, sinon tu te retrouves avec 2 bouteilles vides....

@+
C'est bien ce dont je craignais, car où c'est placé la fenêtre n'est pas visible sauf d'ouvrir le coffre régulièrement pour voir....

JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
djef24
Messages : 6201
Inscription : mar. 16 févr. 2010 10:59
Modèle de caravane : Eriba troll de 1998
prénom : Jean-François
Localisation : Sud Périgord noir
Contact :

Re: Inverseur automatique de gaz

Message non lu par djef24 » dim. 18 févr. 2018 19:48

Bin oui....tu regardes une fois par semaine et c'est bien suffisant ;-)
système d'exploitation : Ubuntu-mate ( linux )
A la r'voyure
djef

Avatar de l’utilisateur
deblec06
Messages : 184
Inscription : lun. 25 août 2008 23:26
Modèle de caravane : Triton GT 430 - Nissan X-Trail SE
prénom : Didier
Localisation : Arrière pays Niçois
Contact :

Re: Inverseur automatique de gaz

Message non lu par deblec06 » dim. 18 févr. 2018 22:10

Ceci dit, j'ai le même dispositif à la campagne avec 2 bouteilles de propane de 13 kg.

Je n'ouvre que la bouteille de service, et je bascule manuellement sur l'autre que lorsque la première est vide...

Je préfère prendre la main, la bascule automatique ne me plait pas, je trouve que c'est déjà pas mal de ne pas avoir à changer la bouteille de nuit ou en plein milieu d'une cuisson voire quand on est sous la douche... :ghee:

Une panne de gaz arrive forcément toujours au mauvais moment :diable: .
On ne possède pas une Eriba, c'est elle qui nous possède !

Avatar de l’utilisateur
LANDERIBA
Messages : 10414
Inscription : sam. 1 nov. 2008 13:37
Modèle de caravane : Familia de 1992 + Defender 110 de 1998. Land 109 de 1972.
prénom : J-Pierre + Marie-Thé
Localisation : Centre Bretagne Pontivy Morbihan
Contact :

Re: Inverseur automatique de gaz

Message non lu par LANDERIBA » dim. 18 févr. 2018 22:18

:hello:

Dans ce cas une vanne 3 voies fait l'affaire !!! :super:

JP :happy1:
BZH : Bienvenue en Zone Humide Image
Vieillir, c'est la seule façon de vivre longtemps............

Avatar de l’utilisateur
deblec06
Messages : 184
Inscription : lun. 25 août 2008 23:26
Modèle de caravane : Triton GT 430 - Nissan X-Trail SE
prénom : Didier
Localisation : Arrière pays Niçois
Contact :

Re: Inverseur automatique de gaz

Message non lu par deblec06 » lun. 19 févr. 2018 02:31

Non, parce que l'inverseur a aussi une fonction de pré-détendeur ou de détendeur :

- pour le mien à 1.5 bar (j'ai des détendeurs de sécurité 37 mb à réarmement avant chaque appareil)

- celui de Mathieu fait directement office de détendeur à 30 mb. (On peut voir d'ailleurs sur sa photo qu'il a enlevé le détendeur d'origine vissé normalement dans la paroi du coffre).

Bon, il aurait pu effectivement mettre une simple vanne 3 voies et garder son détendeur d'origine, mais il n'aurait pas l'inversion automatique...

Tout est affaire de goût...
On ne possède pas une Eriba, c'est elle qui nous possède !

Avatar de l’utilisateur
Dams
Messages : 2806
Inscription : mar. 6 sept. 2011 18:29
Modèle de caravane : Puck's 1979
prénom : Damien
Localisation : Sud
Contact :

Re: Inverseur automatique de gaz

Message non lu par Dams » lun. 19 févr. 2018 09:09

Montage trés interressant surtout en periode hivernale (pour l'avoir vecu et entendre le piezzo du TRumatic à 5h00 du mat dans le vide....) par -2C

Mathieu tu as une photo avant pour bien que l'on se rende compte des modifs ainsi que la liste et site ou tu as tout commandé?

Merci :hello: :) : eriba :

Avatar de l’utilisateur
maTTaw
Messages : 274
Inscription : mar. 1 sept. 2015 21:51
Modèle de caravane : Touring Forever Young 310 (2009)
prénom : Mathieu
Localisation : Nantes
Contact :

Re: Inverseur automatique de gaz

Message non lu par maTTaw » lun. 19 févr. 2018 20:54

Salut Damien,

L'exemple que tu donnes reflète parfaitement ce pourquoi j'ai fait ce choix.
Je n'ai pas de photo avant modif mais il faut juste imaginer le détendeur d'origine fixé à la place du gros boitier gris.

Pour le matériel utilisé :
- Détendeur inverseur à gaz automatique 30mbar de marque Clesse
- 2 raccords coudés pour faciliter le passage des lyres
- Une 2ème lyre et robinet à visser sur la 2ème bouteille

Avatar de l’utilisateur
Les Comtois
Messages : 3796
Inscription : lun. 8 nov. 2010 23:29
Modèle de caravane : Troll 86, Superpuck 98
prénom : Jean-Paul, Martine
Localisation : 25
Contact :

Re: Inverseur automatique de gaz

Message non lu par Les Comtois » lun. 19 févr. 2018 21:51

C'est vrai que -2° pour un mec du sud c'est la glaciation!!!! En Alsace, vécu par certains à Riquewihr à un rasso de marché de Noël, -7° le matin.... pas de soucis pour les gazeux, mais les électriques... problème de disjoncteur sur les bornes :hehe: :hehe:
Jean-Paul Image
Où flotte le drapeau comtois, qui que tu sois, tu es chez toi.

Avatar de l’utilisateur
Dams
Messages : 2806
Inscription : mar. 6 sept. 2011 18:29
Modèle de caravane : Puck's 1979
prénom : Damien
Localisation : Sud
Contact :

Re: Inverseur automatique de gaz

Message non lu par Dams » mar. 20 févr. 2018 12:51

Souvent entre -5c et -10c vers aix ;-) c'est pas qu'une legende :langue2:
La chaleur est beaucoup plus douce et agréable au gaz pour avoir testé les 2 :flow:

Merci pour ta reponse Mat !

Avatar de l’utilisateur
Les Comtois
Messages : 3796
Inscription : lun. 8 nov. 2010 23:29
Modèle de caravane : Troll 86, Superpuck 98
prénom : Jean-Paul, Martine
Localisation : 25
Contact :

Re: Inverseur automatique de gaz

Message non lu par Les Comtois » mar. 20 févr. 2018 23:44

Je parlais pas dans une maison bien chauffée.... mais -7° extérieur dans une : eriba : et en plus on ne ferme quasiment jamais le toit!!! Ici, à la maison on a supporté jusqu'à - 30 en 85 :hehe: :hehe: :hehe: :hehe:
Jean-Paul Image
Où flotte le drapeau comtois, qui que tu sois, tu es chez toi.

Avatar de l’utilisateur
maTTaw
Messages : 274
Inscription : mar. 1 sept. 2015 21:51
Modèle de caravane : Touring Forever Young 310 (2009)
prénom : Mathieu
Localisation : Nantes
Contact :

Re: Inverseur automatique de gaz

Message non lu par maTTaw » lun. 29 oct. 2018 19:44

Les vacances d'été sont loin derrière nous :pleur4:

Partis cet été pour 3 semaines avec une bouteille pleine et une presque vide, on a pu profiter de l'inverseur automatique. Au bout de quelques jours on est passé automatiquement sur la bouteille de réserve. On a profité d'un arrêt dans un camping pour remplacer la bouteille par une pleine et on a plus jamais retouché au gaz de toutes les vacances.

C'est un sacré confort surtout qu'on fonctionnait principalement au gaz en camping sauvage et même parfois au camping.

Avatar de l’utilisateur
Graine de l'ain
Messages : 278
Inscription : ven. 8 déc. 2017 20:45
Modèle de caravane : triton silver édition 2017
prénom : Agnès et Denis
Localisation : 01
Contact :

Re: Inverseur automatique de gaz

Message non lu par Graine de l'ain » ven. 11 janv. 2019 16:52

Bonjour à tous .

Oui nous avons le même système que Didier à la maison .

ça va très bien .

Pour la : eriba : pour l'instant c'est une 13 KG .

Elle nous suffit bien, pour les 2 fois qu'ont sort par an, pour le moment .

Mais sinon, avec l'inverseur c'est pas aussi

Bonne fin d'après midi à tous

Avatar de l’utilisateur
def28
Messages : 1186
Inscription : jeu. 3 janv. 2008 12:38
Modèle de caravane : triton
Localisation : 28 (Eure et Loir)
Contact :

Re: Inverseur automatique de gaz

Message non lu par def28 » ven. 11 janv. 2019 17:17

LANDERIBA a écrit ::hello:

Si j'ai bien compris l'inversion n'est pas automatique mais nécessite une intervention manuelle lorsque l'on tombe en panne, suffit de tourner l'inverseur et de changer la bouteille vide.

JP :happy1:
+1 et du poids en plus dans la caravane, moi la 2éme bouteille de gaz est dans le véhicule.
Land Rover Discovery 4 SDV6 HSE "black line"
Land Rover Defender 90 TD5
Eriba Triton 430 BSA
Plateau Anssems MSX 3000 (3T)
benne Saris PKC20 (2T)
Savoyarde Saris PS1520 (2T)

Avatar de l’utilisateur
djef24
Messages : 6201
Inscription : mar. 16 févr. 2010 10:59
Modèle de caravane : Eriba troll de 1998
prénom : Jean-François
Localisation : Sud Périgord noir
Contact :

Re: Inverseur automatique de gaz

Message non lu par djef24 » ven. 11 janv. 2019 17:27

def28 a écrit :
LANDERIBA a écrit ::hello:

Si j'ai bien compris l'inversion n'est pas automatique mais nécessite une intervention manuelle lorsque l'on tombe en panne, suffit de tourner l'inverseur et de changer la bouteille vide.

JP :happy1:
+1 et du poids en plus dans la caravane, moi la 2éme bouteille de gaz est dans le véhicule.
On doit trouver le mème principe qu'un mobilhome....je m'explique : j'ai un mobilhome avec un inverseur automatique qui passe sur la seconde bouteille sans intervention manuelle ( et heureusement car si tu es sous la douche au moment du changement de bouteille , je ne te dis pas le malaise ) Cet inverseur passe au rouge pour t'indiquer que la première bouteille est vide ( il suffit de contrôler de temps en temps ) A ce moment là tu tournes l'inverseur vers la bouteille pleine et ça se met au vert et vice versa ;-)
https://www.equip-home.fr/detendeur-inv ... f-gaz.html
système d'exploitation : Ubuntu-mate ( linux )
A la r'voyure
djef

Avatar de l’utilisateur
maTTaw
Messages : 274
Inscription : mar. 1 sept. 2015 21:51
Modèle de caravane : Touring Forever Young 310 (2009)
prénom : Mathieu
Localisation : Nantes
Contact :

Re: Inverseur automatique de gaz

Message non lu par maTTaw » ven. 11 janv. 2019 23:37

Le passage d'une bouteille a l'autre est bien sûr automatique et sans coupure du gaz, sinon aucun intérêt.

Testé et approuvé : lorsque la première bouteille est vide, la passage sur la deuxième se fait automatiquement et ne coupe pas l'alimentation en gaz du frigo ou du chauffage.

Répondre

Revenir à « Gaz »

Qui est en ligne ?

Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 1 invité
