Identification des pièces compatibles attelage AL-Ko 131R - A

[Scarou]

Bonjour à tous,

Pour ceux qui ont l'expéreince d'avoir changé des pièces de timon et nottament l'amortisseur et/ou les bagues de guidage, je cherche à identifier les pièces compatibles avec le système présent sur mon timon (voir plaque ci-dessous)

Ma est de 1993 et il semble y avoir quelques subilités liées à cette date. J'ai du mal à y voir clair...
Voici la plaque signalétique de la

[Scarou]

J'avais trouvé cela qui semble correspondre sauf pour l'année (avant 1992) Amortisseur AL-KO pour tête d'attelage type 131R / 161S Version B-C

[LANDERIBA]

Voir :
https://www.forumeribatouring.com/viewt ... 59#p123259

C'est le même timon 131R que toi !!

JP

[Scarou]

Voici les caractéristiques de l'actuel :

[Scarou]

Voir :
https://www.forumeribatouring.com/viewt ... 59#p123259

C'est le même timon 131R que toi !!

JP

Nickel !
Du coup celui trouvé chez Remorque Discount à l'air de convenir. Il faudra juste fabriquer un axe de montage.

Est-ce que tu as aussi changé les bagues par la suite ? Parce que celles que je vois sur Internet données pour compatibles 131R (les blanches) n'ont pas l'air de pouvoir être installées dans un tube cylindrique.

[LANDERIBA]

Je n'ai jamais changé les bagues, et ce doit être rarissime de les changer pour cause d'usure et de jeu excessif, il faut dire que la graisse mise en quantité avant chaque départ de balade doit y être pour quelque chose !!
A lire ta prose il semblerait que c'est un manque de jeu qui te cause soucis....donc je ne vois pas l'utilité de changer quelque chose qui est correct !!
Reste à polir le coulisseau avec un abrasif fin pour ôter toutes traces d'oxydation, et que ça coulisse comme papa dans maman, et avec de la vaseline hein ! Euh non avec de la graisse...

JP

[Scarou]

OK, vu.
Je vais donc passer du temps à polir le fourreau coulissant. Je vais aussi essayer de nettoyer la portée des bagues en plastique, il se peut que de la rouille se soit "incrustée" dedans tellement c'était coincé.

[Les Comtois]

"Fait tomber la chemise", "Mets de l'huile", "Il faut que cela glisse"..... Désolé, y a pas l'accent à l'écrit

[LANDERIBA]

OK, vu.
Je vais donc passer du temps à polir le fourreau coulissant. Je vais aussi essayer de nettoyer la portée des bagues en plastique, il se peut que de la rouille se soit "incrustée" dedans tellement c'était coincé.

Évites les abrasifs sur les bagues plastiques, il restera toujours des grains incrustés dans les paliers = rayures sur le coulisseau, ce n'est que mon avis que je partage avec moi même !!!!
Chiffon non pelucheux imbibé d'huile, voir même au bout d'une perceuse (petite vitesse) et roule ma poule.

JP

[Cl.jean]

Bonjour à tous,

Je ne sais pas si la démarche de Scarou est préventive, ou si elle est suite à un problème rencontré sur son frein à inertie.

De mon côté, le fut coulissant (coulisseau) de mon frein à inertie 131R s'était quasiment bloqué dans le timon cylindrique, l'été 2024.

A noter que j'ignorais tout du frein d'inertie ... J-Pierre m'avait donné des éléments de compréhension, ainsi que des schémas (encore merci)... J'ajoute que dans la région toulousaine, je n'avais trouvé aucun réparateur.

Après démontage, qui m'avait permis de constater que l'amortisseur était HS, et après nettoyage et graissage, j'avais considéré que le grippage restait trop important et que je devais y remédier.
Comme pièces encore disponibles sur ce timon ne restaient que l'amortisseur et les bagues. A noter qu'Alko précisait bien que les bagues devaient après montage être réalésées!

D'où ma décision de réaléser moi-même les bagues existantes (ne trouvant personne pour le faire). Comment? Avec du papier abrasif collé sur un tube en pvc (diamètre 40mm). Comme je l'ai indiqué dans mon message récapitulatif du 22/9/2024 (dans le sujet "la tête du timon ne revient pas", j'avais eu la chance d'échanger avec un employé travaillant dans une chaudronnerie industrielle qui usinait ce type de bague, et qui les restaurait en ... les abrasant. Pour lui, les bagues étaient en Ertalon, polyamide autolubrifiant, très dur (mais moins que l'acier) mais qui peut se déformer (du fait des contraintes mécaniques).

Depuis, tout semble fonctionner .

Bonne soirée à tous.

[Scarou]

Merci pour ton retour d'expérience !

De mon coté, le fût coulissant est en phase de dérouillage par électrolyse.

Un bac + eau + lessive de soude (type Saint Marc) + alimentation 12 V
Le moins (-) sur la pièce à dérouiller, le plus (+) sur une pièce sacrificielle en ferraille.
La pièce est entourée de fil de fer ordinaire pour le contact et surtout le maintient de la pièce en position sans faire toucher le (+) et le(-)

J'ai commencé par une vielle alim de PC que j'avais bricolée pour me faire une alim stabilisée il y a un bout de temps, puis je suis passé au chargeur de batterie. Ca dépote plus, mais les sécurités du chargeur rendent le démarrage délicat. (avec l'alim PC j'étais à 2 ou 3A, ace le chargeur de batterie, c'est rapidement monté jusqu'à 7A)

[Scarou]

Bonjour à tous,

Je ne sais pas si la démarche de Scarou est préventive, ou si elle est suite à un problème rencontré sur son frein à inertie.

De mon côté, le fut coulissant (coulisseau) de mon frein à inertie 131R s'était quasiment bloqué dans le timon cylindrique, l'été 2024.

A noter que j'ignorais tout du frein d'inertie ... J-Pierre m'avait donné des éléments de compréhension, ainsi que des schémas (encore merci)... J'ajoute que dans la région toulousaine, je n'avais trouvé aucun réparateur.

Après démontage, qui m'avait permis de constater que l'amortisseur était HS, et après nettoyage et graissage, j'avais considéré que le grippage restait trop important et que je devais y remédier.
Comme pièces encore disponibles sur ce timon ne restaient que l'amortisseur et les bagues. A noter qu'Alko précisait bien que les bagues devaient après montage être réalésées!

D'où ma décision de réaléser moi-même les bagues existantes (ne trouvant personne pour le faire). Comment? Avec du papier abrasif collé sur un tube en pvc (diamètre 40mm). Comme je l'ai indiqué dans mon message récapitulatif du 22/9/2024 (dans le sujet "la tête du timon ne revient pas", j'avais eu la chance d'échanger avec un employé travaillant dans une chaudronnerie industrielle qui usinait ce type de bague, et qui les restaurait en ... les abrasant. Pour lui, les bagues étaient en Ertalon, polyamide autolubrifiant, très dur (mais moins que l'acier) mais qui peut se déformer (du fait des contraintes mécaniques).

Depuis, tout semble fonctionner .

Bonne soirée à tous.

Ma démarche n'est pas préventive, j'ai vraiment eu de mal à décoincer le fût coulissant et il se trouve que j'ai réussi exactement comme toi en tirant/tournant, après avoir tourné en force le fût à l'aide d'un levier.

Peux-tu détailler la phase de polissage de tes bagues en polymère ? Tu as fais ça à la main ou avec une perceuse ?

[Cl.jean]

Bonjour à tous,
J'ai simplement pris un morceau de tuyau plastique de longueur 50 cm et de diamètre extérieur 45 mm. A 2 endroits, correspondant à l'emplacement des bagues que je voulais abraser, j'ai mis du papier autocollant pour en augmenter le diamètre sur lequel j'ai collé une large bande de papier abrasif (d'abord un grain de 80 , puis plus fin) . Ainsi j'avais confectionné un "aléseur" de diamètre proche de 50mm (diamètre intérieur des bagues) respectant l'axe de coulissement...
Un travail à la main a suffi, avec il est vrai pas mal de patience, en insistant sur les endroits que je percevais plus étroits...
Dès que le fut coulissant a pu pénétrer sans trop d'effort, je barbouillais ce fut coulissant de stylo feutre , l'enfonçais et le retirais. L'effacement du feutre m'indiquait les endroits restant à abraser...
Bonne journée à tous.

[Scarou]

Merci pour ta réponse !

[fuenxid]

Bonjour à tous,
Il y a un gros moment que je suis intervenu sur le forum. Petits soucis.
Ceci dit nous sommes allés au Maroc en mars et avril. Un pays magnifique soit dit en passant.
Par moment il a fallu emprunter le lit des oueds parce que la route était coupé. Le vérin du timon n'a pas particulièrement apprécié ce traitement même si j'ai pris les précautions nécessaires pour éviter la casse.
Rentré à la maison j'ai commandé deux vérins. Le premier pour remplacer celui qui est H.S. et le second pour repartir équipé pour une autre balade là bas l'an prochain.
Ma question est :" où trouver la bague repérée "5" sur le schéma en pièce jointe. Elle est en principe blanche et je suppose en caoutchouc. Je fouille mais ne trouve pas, dans les sites, la pièce détachée qui va bien.

Si vous avez une idée je suis preneur.
Merci d'avance.
A bientôt et à votre bonne santé.
Jean-Charles.

[fuenxid]

Bonjour à tous,
Il y a un gros moment que je suis intervenu sur le forum. Petits soucis.
Ceci dit nous sommes allés au Maroc en mars et avril. Un pays magnifique soit dit en passant.
Par moment il a fallu emprunter le lit des oueds parce que la route était coupé. Le vérin du timon n'a pas particulièrement apprécié ce traitement même si j'ai pris les précautions nécessaires pour éviter la casse.
Rentré à la maison j'ai commandé deux vérins. Le premier pour remplacer celui qui est H.S. et le second pour repartir équipé pour une autre balade là bas l'an prochain.
Ma question est :" où trouver la bague repérée "5" sur le schéma en pièce jointe. Elle est en principe blanche et je suppose en caoutchouc. Je fouille mais ne trouve pas, dans les sites, la pièce détachée qui va bien.

Si vous avez une idée je suis preneur.
Merci d'avance.
A bientôt et à votre bonne santé.
Jean-Charles.

MOD : déplacé ici, même sujet !

[LANDERIBA]

Pour info la référence de l'amortisseur caoutchouc (5) est : 371372.


Voir éventuellement butée caoutchouc AL-KO 161 VB2

JP

[fuenxid]

Merci Jean-Pierre,
J'ai contacter "Aux remorques de l'Aisne". Ils ont du mal à trouver la pièce.
Je vais lui envoyer une photo du tableau que tu as posté.

Bonne fin de semaine.

[LANDERIBA]

Déjà évoqué ici :
https://www.forumeribatouring.com/viewt ... 80#p212280

https://www.remorqueshop.fr/collections ... nage-timon

JP

[fuenxid]

Bonjour Jean-Pierre,
Encore merci pour tes conseils et la nomenclature de l'éclaté du timon rond de la roulotte Eriba Familia.
J'ai commandé la bague de caoutchouc N° 5 sur le schéma, réf 371372, chez "Code remorque". Reçues rapidement.
Dans un premier temps, j'ai commandé,deux vérins AL-KO 131 R chez "Remorque Discount.com". Ils m'ont bien livré deux vérins 131 R mais dans une autre référence. Des vérins qui mesurent 325 mm au lieu de 505 mm. Ma conclusion c'est qu'il faut bien faire attention au différentes références quand on fait une commande de vérin.
Deuxième temps, j'ai commandé de nouveau 2 vérins 131 R de 505 mm mais chez "Remorque Shop." Ils devraient arriver prochainement, selon le suivi du colis.
Pour la petite histoire, j'ai déjà démonté par deux fois l'amortisseur du timon en me référant à ton tuto. Aucun soucis.
Hier j'ai cru cru que j'allais devenir chèvre. Je n'arrivais pas à trouver la pu...n de vis de sécurité de rotation. Après m'être bien vautré sous le timon pendant un bon moment, j'ai enfin trouvé ce satané blocage.
Faudrait pas vieillir. Une contradiction par rapport à ta maxime préférée.
Maintenant tout est clair. Il n'y a plus qu'à remonter.

Bonne fin de semaine.

A ta bonne santé.

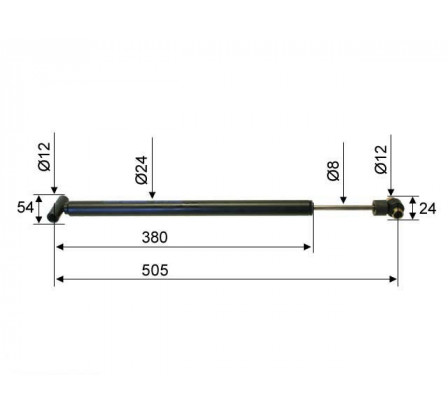

amortisseur AL-KO de tete attelage type 131 Mesure 505mm.jpg (12.07 Kio) Vu 12 fois
